Wire and cable mechanical termination lugs, splicers, distribution blocks & PCB solderable lugs
84JM
International Hydraulics Inc.,7638 St. Clair Avenue
Mentor, Ohio 44060 Ph 440-951-7186 Fax 440-951-1071
ISO 9001
Certificate
UL CSA Stds
Terms


Examples of Custom Connectors made to order

File E129884

IHI Connectors UL RECOGNIZED CLASS ZMVV2 OVERALL SIZES, WIRE RANGES & CONDUCTOR QUANTITY & TYPE











Line Wire Range

Load Wire Range

Cat. No.

Click photo
to
view
full
size

Part Width inch

Part Length inch

Part Height inch

Qty Wires Line side

Copper

Aluminum

Qty Wires Load side

Copper

Aluminum





















2L35
or AL600LI35

1.90

.94

2.00

2

350—1

350—1

—

—

—

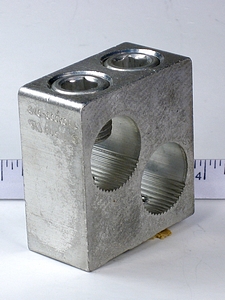

2L50
or AL600LI5

1.90

.94

2.00

2

500—4

500—4

—

—

—

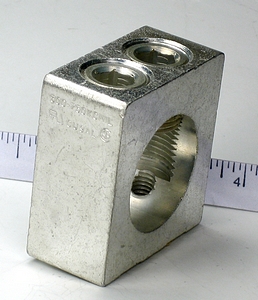

2L75
or AL600LI7

1.90

.94

2.00

1

750—500

750—500

—

—

—

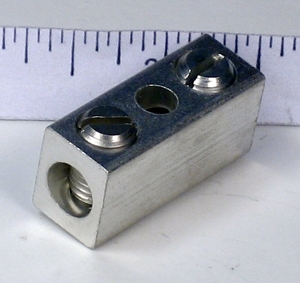

3730

.45

1.21

.56

1

2—14

2—8

1

2—14

2—8

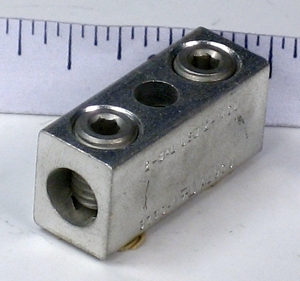

3730-1 (hex skt)

.45

1.21

.56

1

2—14

2—8

1

2—14

2—8

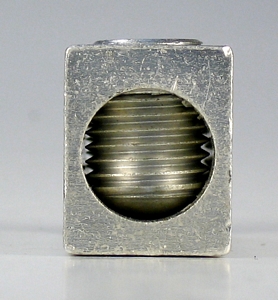

3733

.56

1.59

1.03

1

2/0—8

2/0—8

1

2/0—8

2/0—8

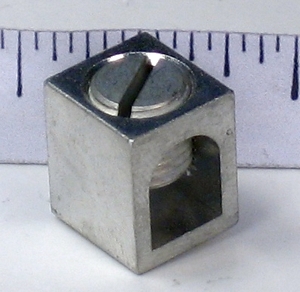

3798, B2B

.47

.49

.58

1

2—14

2—12

—

—

—

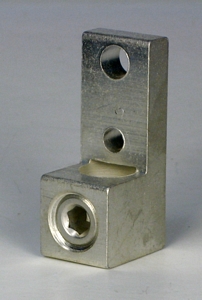

4444

.612

1.62

.75

1

2/0—8

2/0—8

—

—

—

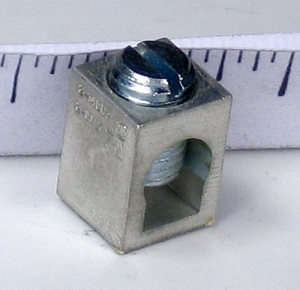

4513-3, B2

.42

.41

.56

1

2—14

2—8

—

—

—

B2C

.465

.41

.656

1

2—14

2—8

—

—

—

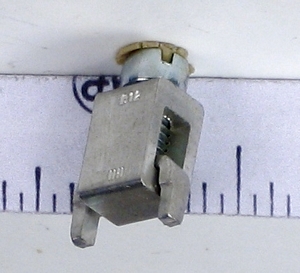

B12

.27

.31

.44

1

12—16

—

—

—

—

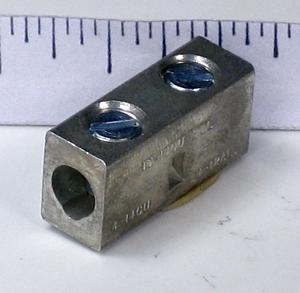

4743

.375

1.01

.48

1

4—14

4—14

1

4—14

4—14

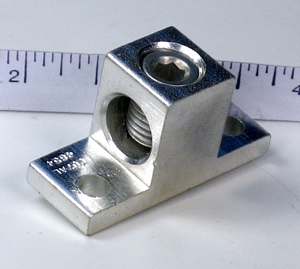

4854, T2/0A

.62

1.68

.90

1

2/0—8

2/0—8

—

—

—

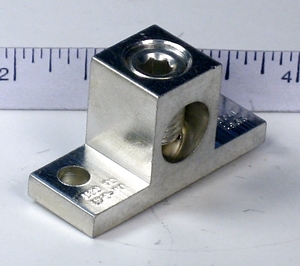

4933, T2/0A

1.68

.62

.90

1

2/0—8

2/0—8

—

—

—

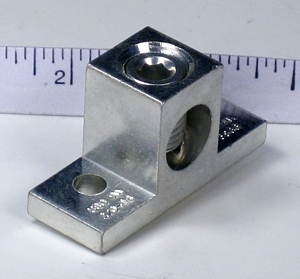

5833, T2/0

1.68

.62

.90

1

2/0—8

2/0—8

—

—

—

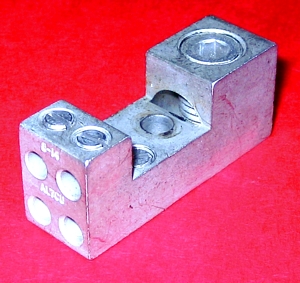

5201—01

.564

1.75

.75

1

2/0—8

2/0—8

4

8 —14

8

5201—01-L

.562

1.06

.75

1

2/0—8

2/0—8

—

—

—

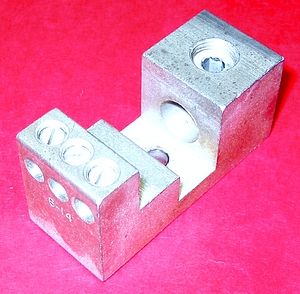

5202—01

.938

2.31

1.156

1

2/0—8

2/0—8

3

6—14

6—12

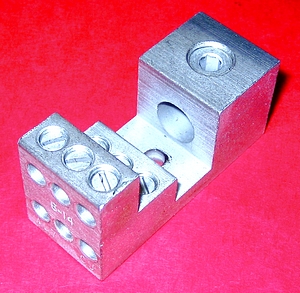

5202—02

.938

2.31

1.156

1

2/0—8

2/0—8

3

6—14

6—12

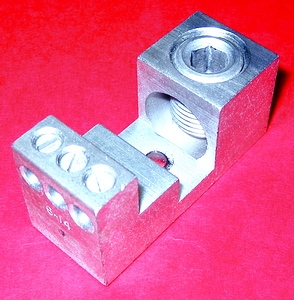

5202—03

.938

2.31

1.156

1

350—6

350—6

3

6—14

6—12

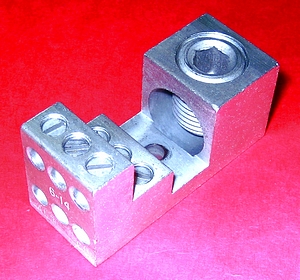

5202—04

.938

2.31

1.156

1

350—6

350—6

6

6—14

6—12

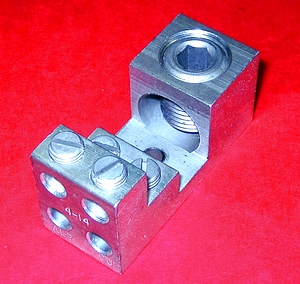

5202—05

.938

2.31

1.156

1

350—6

350—6

4

4—14

4—12

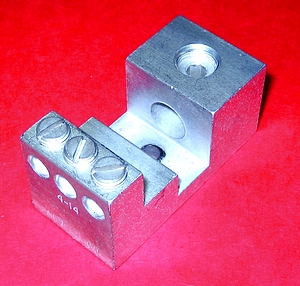

5202—06

1.125

2.31

1.156

1

2/0—8

2/0—8

3

4—14

4—12

5202—07

1.125

2.31

1.156

1

2/0—8

2/0—8

6

4—14

4—12

5202—08

1.125

2.31

1.156

1

350—6

350—6

3

4—14

4—12

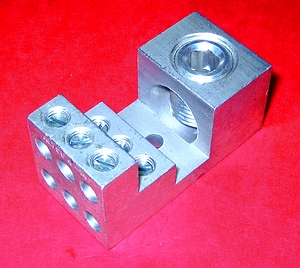

5202—09

1.125

2.31

1.156

1

350—6

350—6

6

4—14

4—12

5202—10

1.125

2.31

1.156

1

350—6

350—6

3

4—14

4—12

“

“

“

“

“

—

—

2

2—14

2—12

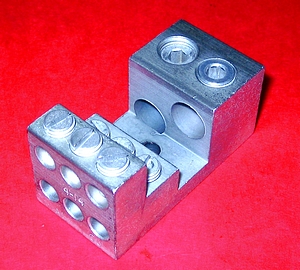

5202—11

1.140

2.31

1.156

1

2/0—8

2/0—8

6

4—14

4—12

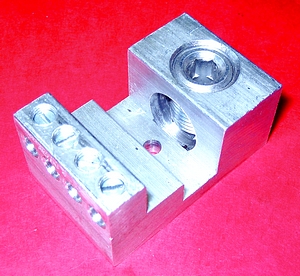

5202—12

1.438

2.31

1.156

1

350—6

350—6

4

4—14

4—12

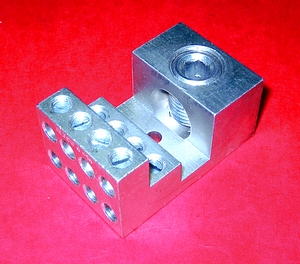

5202—13

1.438

2.31

1.156

1

350—6

350—6

4

4—14

4—12

5202—14

1.438

2.31

1.156

1

350—6

350—6

3

2—14

2—12

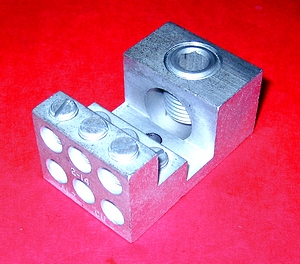

5202—15

1.438

2.31

1.156

1

350—6

350—6

6

2—14

2—12

5202—16

2.218

2.31

1.156

1

300—6

300—6

4

1—14

1—12

“

“

“

“

“

—

—

6

4—14

4—12

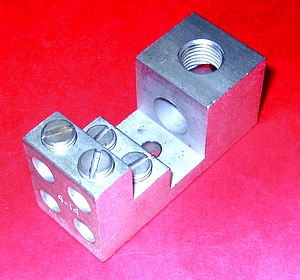

5202—17

.938

2.31

1.156

1

2/0—8

2/0—8

4

4—14

4—12

5202—18

2.218

2.31

1.156

1

3/0—6

3/0—6

14

6—14

6—12

5202—19

1.438

2.31

1.156

1

350—6

350—6

2

1—14

1—12

5202—20

1.140

2.31

1.156

1

350—6

350—6

8

6—14

6—12

5202—21

1.438

2.31

1.156

1

2/0—8

2/0—8

4

4—14

4—12

5202—22

.938

2.31

1.156

1

350—6

350—6

2

2—14

2—12

5202—23

1.130

2.31

1.156

1

400—6

400—6

6

2—14

2—12

5202—24

1.460

2.31

1.156

1

400—6

400—6

8

2—14

2—12









Line Wire Range

Load Wire Range

Cat. No.

Part Width inch

Part Length inch

Part Height inch

Qty Wires in line side

Copper

Aluminum

Qty Wires in load side

Copper

Aluminum





















5204—01

1.215

2.56

1.312

1

500—2

500—2

3

4—14

4—12

5204—02

1.125

2.56

1.312

1

500—2

500—2

6

4—14

4—12

5204—03

1.438

2.56

1.312

1

500—2

500—2

4

4—14

4—12

5204—04

1.438

2.56

1.312

1

500—2

500—2

8

4—14

4—12

5204—05

2.218

2.56

1.312

1

500—2

500—2

6

4—14

4—12

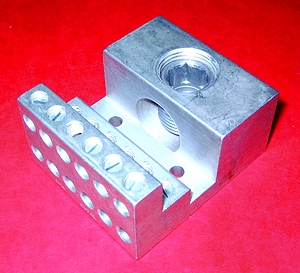

5204—06

2.218

2.56

1.312

1

500—2

500—2

12

4—14

4—12

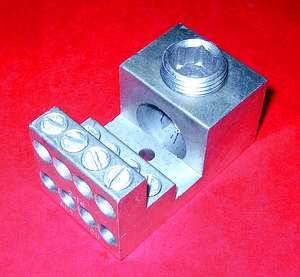

5204—08

1.130

2.56

1.312

1

500—2

500—2

6

3—14

3—12

5204—07

1.46

2.56

1.312

1

500—2

500—2

8

2—14

2—12

5204—09

2.24

2.56

1.312

1

500—2

500—2

12

2—14

2—12

5204—10

1.13

2.56

1.312

1

500—2

500—2

6

2—14

2—12





















13730—1, —2, —2M, —3

1.436

2.72

1.25

1

500—6

500—6

—

—

—





















5205—01

.938

2.10

1.156

1

2/0—8

2/0—8

3

6—14

6—12

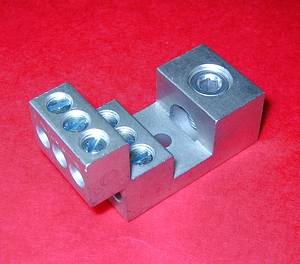

5205—02

.938

2.10

1.156

1

2/0—8

2/0—8

6

6—14

6—12

5205—03

1.125

2.10

1.156

1

2/0—8

2/0—8

3

4—14

4—12

5205—04

1.125

2.10

1.156

1

2/0—8

2/0—8

6

4—14

4—12

5205—05

.938

2.10

1.156

1

2/0—8

2/0—8

4

4—14

4—12





















5205—06

1.438

2.10

1.156

1

2/0—8

2/0—8

4

4—14

4—12

5206-750L

1.438

3.00

1.50

1

750—4/0

750—4/0

—

—

—

5206—01

1.438

3.00

1.50

1

600—2

600—2

4

4—14

4—12

5206—02

1.438

3.00

1.50

1

600—2

600—2

8

4—14

4—12

5206—07

2.218

3.00

1.50

2

500—6

500—6

12

4—14

4—12

5206—08

5.034

3.00

1.50

4

500—6

500—6

28

4—14

4—12

5206—09

7.44

3.00

1.50

6

500—6

500—6

42

4—14

4—12

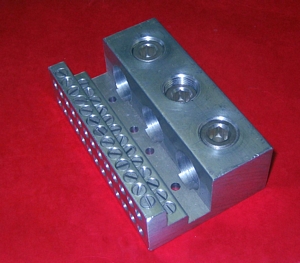

5206—10

4.84

3.00

1.50

3

600—2

600—2

26

4—14

4—12

5207-01

2.18

3.438

1.75

2

500—6

500—6

4

3/0—6

3/0—6

5207-02

2.18

3.438

1.75

2

500—6

500—6

5

2—14

2—12

“

“

“

“

—

—

—

3

1/0—6

1/0—6

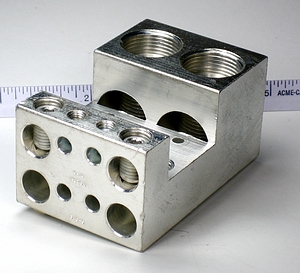

5207-03

2.18

3.438

1.75

2

600—2

600—2

4

4—14

4—14

“

“

“

“

—

—

—

4

3/0—6

3/0—6

5207-04

2.18

3.438

1.75

2

500—6

500—6

8

2/0—6

2/0—6

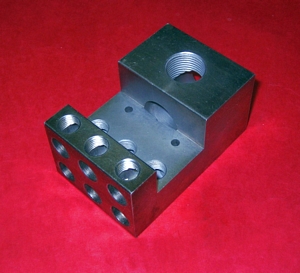

5207-05

2.18

3.438

1.75

1

500—6

500—6

4

2/0—6

2/0—6

“

“

“

“

1

300—6

300—6

—

—

—

5207-09

1.438

3.438

1.75

1

400—1/0

400—1/0

4

4—14

4—12

“

“

“

“

—

—

—

2

3/0—6

3/0—6

5207-15

2.218

3.438

1.75

1

500—6

500—6

6

2/0—6

2/0—6





















5209—03

1.438

3.31

1.75

1

500—2

500—2

12

4—14

4—12

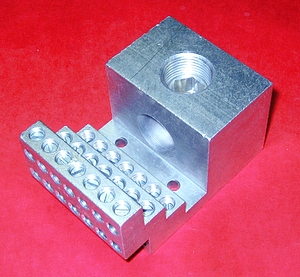

5209—04

2.218

3.31

1.75

1

500—2

500—2

21

6—14

6—12

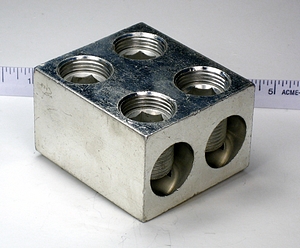

5226

2.218

2.50

1.50

2

500—6

500—6

2

500—6

500—6

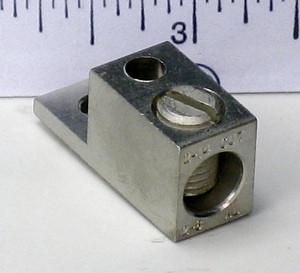

5683

.44

1.2

.56

1

2—14

2—8

—

—

—

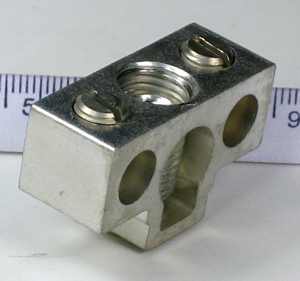

7002

1.50

.625

.877

1

2/0—8

2/0—8

2

2—14

2—8

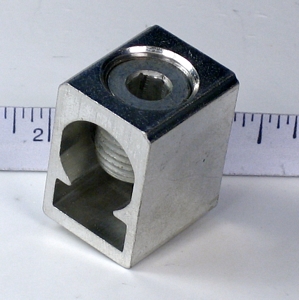

7023, B300

.78

.94

1.20

1

300—4

300—4

—

—

—

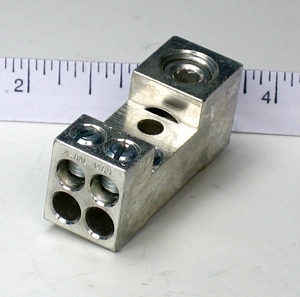

7006

.63

1.813

.78

1

2/0—14

2/0—8

4

4—14

4—8

B6B, (7007)

.38

.34

.53

1

6—14

6—8

—

—

—

B4B
#4AWG
Copper Collar with Brass Screw 3/8-27
Compare to Ilsco CO4CW
C04CW CO4
UL486 & C22.2 via
"c CSA us" not "UR"

.46
.48
.55
1
4-14
N/A
N/A
N/A
N/A
